煤矿生产中地测信息系统的运用(2)

　　它数据转化的接口数据是选用大部分软件都可以使用的基础的文本格式以及.dbf格式。再以这基础的数据格式能够让各个图形模块以及数据模块完美的形成一体，进而使用户使用时更加方便。

　　2数据库的管理系统

　　2.1数据库的模型

　　煤矿生产中地测信息系统的基础是关系数据模型，它的结构特征是采用关键字来对地质实体属性集间相互之间一对一和一对很多或者很多对很多来反应的。还有，对于那些描述地质形态的数据特点，引入了拥有相对较好、存储空间复杂度有很好的访问与操作时间复杂度的二叉树模型，以此来对关系型数据模型在描绘复杂地质体的一些相应空间形态等方面的缺陷进行修补。

　　2.2数据库文件的格式

　　系统的一些基础入口数据文件的相关格式是以.dbf文本文件为主的，只有数量极少的其它格式的文件，根据对数据分析来确定其属性并对数据采取抽象来形成数据文件组成设计。而对文件格式进行设计的时候，需要对地质、测量数据等相关的数据和数据来源相互之间所存在的依赖关系进行充分的考虑，还有对数据冗余方面的问题要稳妥的处理好，使数据库的维护性以及数据库存储方面的效率与访问方面的效率都得以提升。

　　2.3数据的转换接口

　　因为数据库在系统的应用功能和在逻辑上都是具有独立性的，所以为了让他们之间有一定的联系，而开展了数据处理模块，并由此模块来设立了临时的数据文件，而这数据文件的格式受到各个应用模块的制约，数据文件的设立、相互组合以及删除和更新等都是由数据处理模块来实施的。

　　3图形的管理系统

　　3.1图形的数据结构

　　系统采取由上而下层次的图形数据结构，则复合图形是以一些比较简单图形用一定的相互关系来形成的，而简单图形由更为简单或者基本的图元组成，如此构造图形数据层次清楚，便于管理以及操作。

　　3.2图形的一些生成技术

　　地测图件的内容基本上就是由特定的图形符号来表示特定的工程与地质的位置、类别以及属性等所形成的。比如：测量点、钻孔、矿区边界、突水点、岩层岩性等等。煤矿生产中地测信息系统使用CAD二次所开发的图形模块，他有较强的制图性能，因而这系统可以产生要求的全部符号。有两种符号表示方法，一个是点阵位图表示，另一个是矢量图符表示，点阵位图表示它的符号显示速度很快，而矢量图符却恰恰相反，地测图件经常需要使用不一样的比例尺，符号也经常进行旋转和变动，所以系统选取矢量图符对地质进行表示。

　　3.3成图系统的各个模块

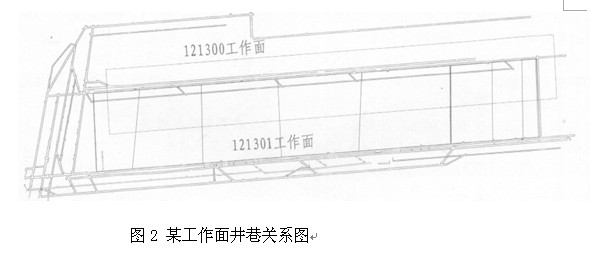

　　（1）煤矿采区地质图。在"地测信息系统"当中矿区已产生的地形地质图的图件，其采区地址图是指那些提供给用户使用的从地质图上面所剪切下来的需要使用的范围的图件，剪切的时候必须要运用相应的软件工具。当然这不是唯一的途径，同样可以以自己所需要的采区范围为标准再经过必要的程序产生图件。（2）掘进、回采平面图。是在一个工作面上将掘进巷道和开采过程中所得到的煤层产状和小构造数据整合进基础数据库中，结合地质报告中的底板等高线图和巷道图重新对这个工作面的构造进行编制，产生出用户所需的图件，为下步煤层回采提供比较准确的地质构造。其关键技术是：从开采煤层的底板等高线上依据工作面的范围切割出工作面的构造图，并根据实际开采的资料重新对图件进行编辑，然后和巷道图合并成所需的图件。（3）巷道图。首先要收集井巷的测量数据，对数据按照不同的类型进行归类，并赋予不同的属性。建立适合满足符合生产要求图件的测量数据库。由于井巷是三维的空间体，要在平面上表示其空间形态，其关键技术要有：井巷的压叉与交叉关系处理，不等宽巷道和其在交叉处的圆滑处理，各种属性在不一样的比例尺图件的表达方法以及格式处理等。系统选取自动生成以及交互的处理方式很好的对以上的问题作出了相应的处理（图2）。

4结语

　　此系统对煤矿的开发以及生产的功能模块，来对煤矿的信息化水平进行提升，并设立高效率的数据库系统和制图的子系统，能够为煤矿的生产需要制出需要的图表，不仅使用户的成本降低，更是提升了其工作的效率。

　　参考文献：

　　[1]夏庆云.VisualC++数据库高级编程.北京：北京希望电子出版社，2002.

　　[2]陈建春.VisualC++开发GIS系统--开发实例剖析.北京：电子工业出版社，2000.
