基于单片机的CO浓度报警器的设计

时间:2013-05-10 10:59 来源:发表吧作者:任航点击: 次

　　基于单片机的CO浓度报警器的设计
　　任航

　　【摘要】：详细介绍了CO浓度报警器的设计思路及过程，阐述了各主要单元电路及整体电路的工作原理。通过测试实物电路，结果表明当CO浓度数值高于设定的安全阈值时，电路将迅速进行语音报警和蜂鸣器报警，并由液晶显示屏显示所所在环境的Co浓度值，所有指标均达到了设计要求。此外实物电路制作成本不高，易于操作，有较高的应用价值。
　　【关键词】：Co浓度；传感器；语音报警
　　0前言
　　在日常生活中，有越来越多的家庭都在使用煤气，但是由于人们日常生活的疏忽而在使用完煤气后偶尔会有忘记关掉煤气的现象发生，给人身及财产安全带来威胁。在煤气泄漏后人们不能及时感觉到煤气泄漏而使人中毒，在家里没人时煤气泄漏遇明火会发生爆炸等等一系列的事故都会给人们带来很大的损失。北方冬季取暖煤等燃料在不完全燃烧时也会产生Co而使人中毒等事故发生。鉴于在使用煤气时可能会产生危害，设计Co浓度报警器并推广应用有着积极的现实意义。
　　1系统方案设计
　　1.1系统方框图

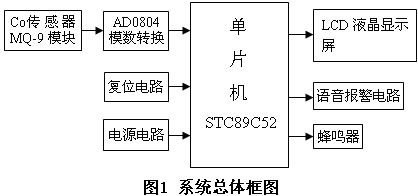

　　本系统报警器是一种新型的智能报警器，本报警器是将自动控制、智能报警相结合的智能报警器。系统总体构成包括MQ-9Co浓度传感器模块、AD转换模块、复位电路、电源电路、语音报警电路、蜂鸣器电路等六大模块。总体框图如图1所示。
　　
