基于单片机的CO浓度报警器的设计(3)

时间:2013-05-10 10:59 来源:发表吧 作者:任航 点击:

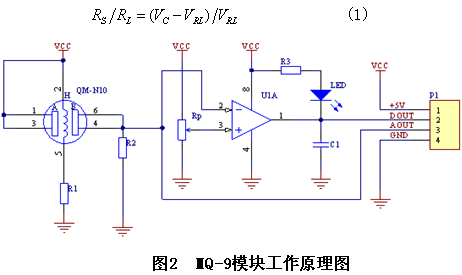

图2所示,该传感器加热后产生一个电阻Rs,该电阻与模块负载电阻RL上的有效电压信号VRL的关系为:
  (1)

  3.2模数转换模块(ADC0804)
  ADC0804是将模拟信号转换成数字信号(A/D转换器即模拟/数字转换器),信号输入端可以是转换器的输出或传感器。
  在本模块中,ADC0804的VIN(+)差动模拟电压输入端接收到来自MQ-9模块的模拟信号后,进行A/D转换,通过DB0-DB7等8位数字信号输出端连到89C52的P2.0~P2.7接口。
  3.3复位电路
  该系统采用外部复位电路采用按键手动复位[]
  MCS-52单片机的上电加按键手动复位电路如图3所示。当复位按键按下后,复位端通过的小电阻与+5v电源接通,电容迅速放电,使RST引脚为高电平;当复位按键弹起后,+5V电源通过大电阻电阻对电容重新充电,RST引脚端出现复位正脉冲。其持续时间取决于RC电路的时间常数。
